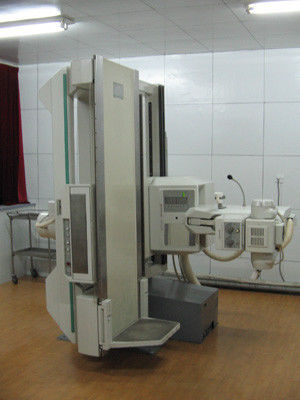

Équipement à haute fréquence 500ma de radiographie de Digital pour X Ray médical
Haute fréquence
Avec le lit mobile de photographie
Détecteur d'écran plat de Varian
Configuration principale
Non | Nom de partie | Type | quantité |
générateur à haute tension à haute fréquence | YJG30R-A | 1set | |
pupitre de commande | Ⅳ de YJO- | 1set | |
Tube à rayon X | H1083 | 1set | |
poutre limitant le dispositif | M-38 | 1set | |
détecteur à panneau plat | 1800R | 1set | |
SLC | Ⅰ de YJT- | 1set | |
Support de DR | Ⅰ de YJDR- | 1set | |
Lit mobile de photographie | Ⅲ de YJS- | 1set | |
Poste de travail d'acquisition (ordinateur) | écran de couleur | 1set | |
GRILLE | 103line | 1set | |
câble à haute tension | 75kV | 1pair |
Paramètres techniques principaux
Non | Paramètres techniques |
1 | générateur de rayon X (YJG30R-A) |
1,1 | Tension d'alimentation : Three-phase380V±38V |
*1.2 | Maximum de puissance de sortie : 30kW |
*1.3 | Frequency≥100kHz fonctionnant |
1,4 | Tension de tube de photographie : Peut continu, ajuster la longueur d'étape de 1 kilovolt, la gamme l'ajustement est de 40 kilovolts | 150 kilovolts |
*1.5 | Courant de tube de photographie : Peut faire un pas ajustement, la gamme d'ajustement, 10mA~200mA |
*1.6 | Temps de chargement : gamme réglable, 2ms~6300ms |
1,7 | Actuel-temps : Peut faire un pas ajustement, la gamme d'ajustement, 0.1mAs~500mAs |
2 | Pupitre de commande (Ⅳ de YJO-) |
2,1 | DC12V |
3 | Tube à rayon X (H1083) |
3,1 | Tension locale maximum : 125kV |
*3.2 | Bi-foyer : 0.6mm (petit) de point focal/1.2mm (grand point focal) |
3,3 | Puissance appliquée à l'anode : 15KW (petit point focal) ; 30KW (grand point focal) |
3,4 | L'angle optique d'anode : 12° |
*3.5 | La vitesse de rotation d'anode : 3000rpm |
3,6 | Contenu de chaleur d'anode : 150KHU |
4. | poutre limitant le dispositif (M-38) |
4,1 | Mode de contrôle de porte d'avance : opération manuelle |
4,2 | Alimentation d'énergie : 24VAC 7A |
4,3 | Filtration inhérente : 1.2mmAL |
4,4 | Éclair léger : 30s |
5 | Détecteur à panneau plat (1800R) |
*5.1 | Matériel fluorescent : Iodure direct de césium de croissance |
*5.2 | Balayage de la taille de secteur : 17×17inch |
5,3 | Résolution spatiale : ≥3.0 lp/mm |
5,4 | Conversion analogique-numérique : 16bit |
6 | Région de pixel : 431,8 × 431,8 mm2 |
6,1 | Rangée de pixels : 2816 × 2816 |
6,2 | Taille de pixel : 154μm |
6,3 | L'image a lu le temps : 1~1.5s |
6,4 | Temps d'exposition : Le plus court : 1 Mme ; le plus longtemps : 10 s |
7 | Support de DR |
7,1 | Taille de colonne de support : 2240mm |
7,2 | Bras d'UC à déplacer en haut et en bas le long de la colonne : 700mm~1700mm |
7,3 | Bras d'UC le long de la gamme de rotation de colonne : 0°~105° |
7,4 | Déplacez-vous à travers la gamme de détecteur : mode de contrôle de 700mm~1700mm : Force de freinage électrique : ≥100N |
7,5 | Gamme de mouvement composante de tube du rayon X : manière de verrouillage de 0~800mm±50mm : actionné par l'électricité ; force de freinage : ≥100N |
7,6 | SID distance1000mm~1800mm |
8 | Lit mobile de photographie (Ⅲ de YJS-) |
8,1 | Lit de taille de panneau : length×width× height=2020mm×690mm×680mm |
8,2 | Mode opérationnel : opération manuelle |
8,3 | Porteur : Ensuite au-dessous de 135 kilogrammes le poids devrait pouvoir travailler correctement |
D'autres : | |
9 | poste de travail |
9,1 | Unité centrale de traitement : ≥2.8GHz |
9,2 | RAM : ≥2GB |
9,3 | Taille de disque : ≥500GB |
9,4 | Affichage : affichage médical d'affichage à cristaux liquides de couleur du ″ ≥19 |
10 | Fonction de logiciel (DRimage traitant le logiciel) |
10,1 | Le générateur à haute tension peut être équipé d'un grand choix de tube à rayon X, le tube de toute les courbe de puissance, la courbe de refroidissement, contrôle automatique par le logiciel |
10,2 | A la fonction de protection d'auto-test de l'alarme et de l'arrêt de défaut en temps utile |
10,3 | Dicom3.0 connecte pour la transmission d'image, la question, la copie, etc. |
10,4 | Avec le logiciel Magellan3 à traitement d'images |
